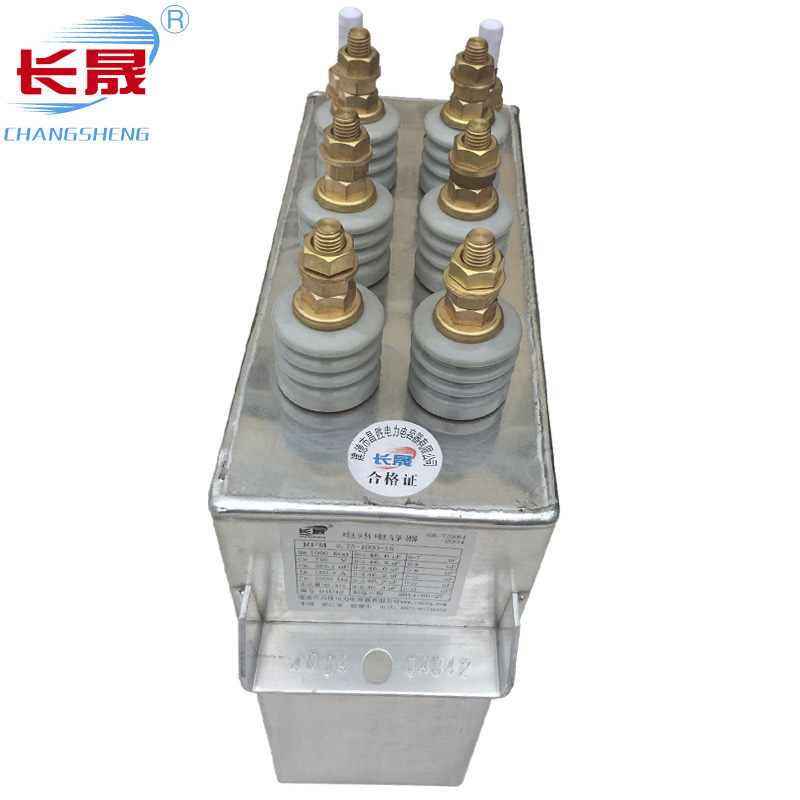

更新時間：2024-5-20 點擊:1654次電熱電容器是一種常見的電器設備，廣泛應用于電力系統、通信設備、航天航空等領域。它的主要作用是儲存和釋放電能，實現穩定電壓輸出。電熱電容器的內部構造主要包括以下幾個方面：
1.芯子。這是電容器的核心部分，是由若干個元件、絕緣件和緊固件經過壓裝而成，元件通常由介質（如電容器紙和塑料薄膜）和兩極板（通常是鋁簡）卷繞定圈數后壓扁而成。
2.散熱組件。這是電熱電容器的關鍵部分，包括兩金屬板，兩金屬板連接有冷卻水道，電容芯子的兩極引出端分別連接于兩金屬板，金屬板同時用作電容器的兩電極以及散熱片。
3.冷卻水道。在金屬板上連接的冷卻水道，通常為U型銅管，是用于提高散熱效率，冷卻水通過水冷方式降低電熱電容器的溫度。
4.電極和介質。電熱電容器的電極通常由金屬箔或片制成，表面經過處理以增加表面積和電流傳導性能，介質則形成電場，實現電能的儲存和釋放。常見的介質材料包括聚丙烯薄膜、聚酯薄膜等。
5.終端連接器。用于連接其他設備，其種類包括了螺紋連接、插入連接、焊接連接等。
另外，電熱電容器的外殼起到保護內部結構的作用，內配水冷管，由鋁合金板制成，外形多為長方體箱式結構。
