更新時間：2025-4-11 點擊:1584次中頻中壓直流濾波電容器的工作原理主要是基于電容器的“隔直通交”特性。在整流電路輸出的電壓是單向脈動性直流電，這種電壓不能直接用于電子電路，因此需要通過濾波電路解決其中的交流成分，使其變?yōu)槠交闹绷麟姟?/p>
工作原理
1.單向脈動性直流電壓的特點：整流電路輸出的電壓是單向脈動性直流電，這種電壓的方向性一致，但幅度會周期性變化，包含直流成分和不同頻率的交流成分。
2.電容濾波原理：利用電容器的“隔直通交”特性，大容量電容對直流電相當于開路，因此整流電路輸出的直流電壓不能通過電容到地，只能加到負載上。而交流成分由于電容的容抗較小，會通過電容流到地端，從而解決負載上的交流成分。
3.濾波效果：濾波電容的容量越大，對交流成分的容抗越小，殘留在負載上的交流成分越少，濾波效果越好。通過電容濾波，可以從單向脈動性直流電中取出所需的直流電壓，使輸出電壓的紋波系數降低，波形變得比較平滑。

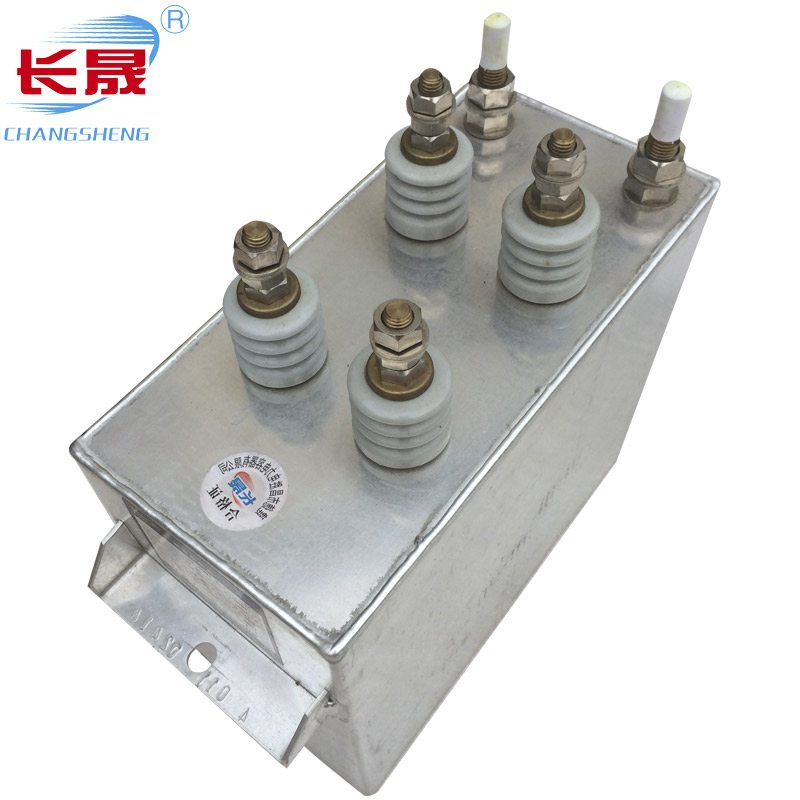

中頻中壓直流濾波電容器應用于整流電路兩端，用以降低交流脈動波紋系數，提升平滑直流輸出。
